Γενική περιγραφή
1.1 Πεδίο εφαρμογής και κύρια χαρακτηριστικά

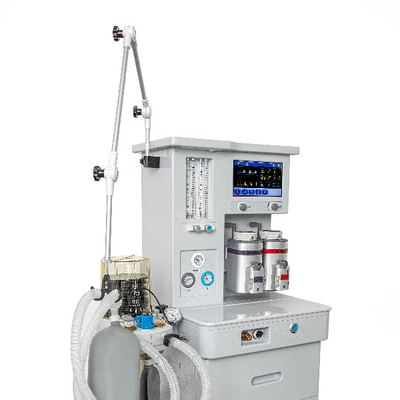

Η νέα συσκευή αναισθησίας Bright A6 είναι απαραίτητος εξοπλισμός αναισθησίας στο χειρουργείο, η κύρια λειτουργία του οποίου είναι να παρέχει2Το προϊόν αυτό είναι κατάλληλο για την αναισθησία έμπνευσης των ασθενών και τη διαχείριση της αναπνευστικής λειτουργίας σε χειρουργική επέμβαση.Αυτό το προϊόν είναι κατάλληλο για παιδιά άνω των 4 ετών και ενήλικες.· δεν υπάρχουν απόλυτες αντενδείξεις, αλλά οι σχετικές αντενδείξεις που είναι ως παραλείψεις: ασθενείς με πνευμοθώρακα και μεσαίο εμφύσημα και εκείνοι που δεν έχουν χειρουργηθεί με αποχέτευση του θώρακα,και όσοι υποφέρουν από σοβαρή αιμορραγία στους πνεύμονες., σφαίρες του πνεύμονα, υποβολεμικό σοκ, οξύ έμφραγμα του μυοκαρδίου.

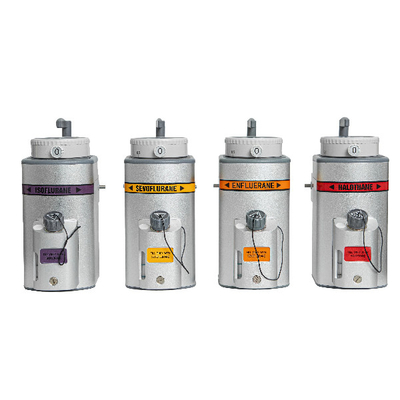

Η νέα συσκευή αναισθησίας Bright A6 είναι εξοπλισμένη με ακριβή ατμιστήρα αναισθησίας, συσκευή ασφαλείας που μπορεί να αποφύγει την αναισθησία, και επίσης απαραίτητο σύστημα συναγερμού.Πνευματικό και ηλεκτρονικό έλεγχο κίνησης αναστολή αναπνευστήρα ελεγχόμενο από μικροεπιστημονικό μπορεί να διαχειριστεί την αναπνοή των ασθενώνΟ αποτελεσματικός και μεγάλος απορροφητής σόδας ασβεστίου μπορεί να μειώσει τη επαναλαμβανόμενη έμπνευση στο μέγιστο.
1.2 Εργασιακό περιβάλλον
Το μηχάνημα αναισθησίας New Bright A6 ανήκει στην τάξη I εσωτερική τροφοδοσία τύπου Β μέρος εφαρμογής γενικού ιατρικού εξοπλισμού που ορίζεται στην GB 9706.1-2020 "Ιατρικός ηλεκτρικός εξοπλισμός - Μέρος 1:Γενικές απαιτήσεις για τη βασική ασφάλεια και τις βασικές επιδόσεις"
:αυτό είναι το σύμβολο που αντιπροσωπεύει τη συσκευή εφαρμογής τύπου Β.
Η μηχανή είναι κανονικός εξοπλισμός που είναι IPX0, αλλά μπορεί να λειτουργεί συνεχώς.
Το μηχάνημα δεν είναι ανθεκτικό σε εκρήξεις, οπότε παρακαλούμε ΜΗΝ το χειρίζεστε με εκρηκτικά ή εύφλεκτα αέρια.
Το περιβάλλον κανονικής χρήσης και οι συνθήκες δοκιμής εργασίας:
Η θερμοκρασία του περιβάλλοντος: 10 °C 40 °C
∆ΗΣΙΚΗ υγρασία: ≤ 80%·
Δυνάμωση ατμοσφαιρικής πίεσης: 96 kPa 104 kPa
Εφοδιασμός με φυσικό αέριο:2: εύρος εισερχόμενης πίεσης: 280kPa ̇ 600kPa, ονομαστική πίεση 400kPa,
N2Ο:περίοδος εισόδου πίεσης: 280kPa ̇ 600kPa,κατηγοριακή πίεση 400kPa·
Η παροχή ηλεκτρικής ενέργειας: AC 220 V,50 Hz Η παροχή ηλεκτρικής ενέργειας AC με μία μόνο φάση με καλή προστατευτική γείωση.
Ενέργεια εισόδου: 100 VA
Προδιαγραφή των ασφαλιστηρίων: Το τμήμα της ισχύος δικτύου: RF1-20 F2AL250V·
Η μπαταρία έκτακτης ανάγκης: 5RF/F5AL250V.
∆ιαγραφή της μπαταρίας έκτακτης ανάγκης:DC14.8V-2.2AH
1.3 Απαιτήσεις ηλεκτρομαγνητικής συμβατότητας
Αυτός ο αναλγητικός εξαεριστικός μηχανισμός δεν πρέπει να χρησιμοποιείται σε περιβάλλον με ισχυρή ακτινοβολία και ισχυρή ηλεκτρομαγνητική παρεμβολή, π.χ. μαγνητική τομογραφία.η απόδοση της συσκευής θα επηρεαστεί αρνητικά σε διάφορο βαθμό.
2 Χαρακτηριστικά δομής και αρχή λειτουργίας

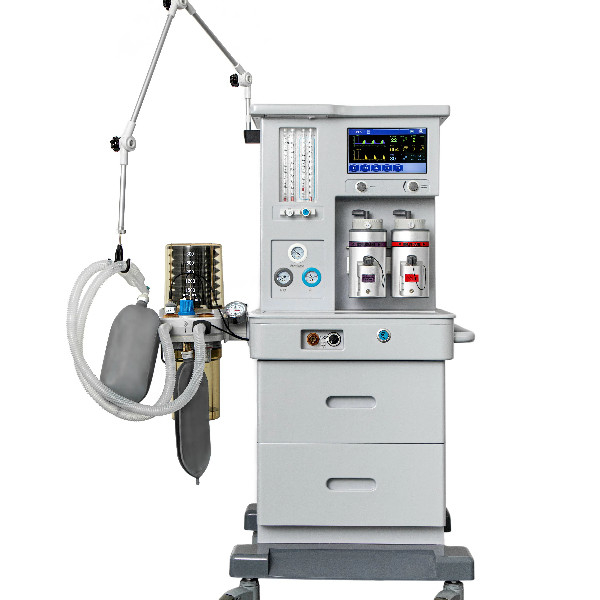

Το μηχάνημα αναισθησίας αποτελείται από ράφιο, μετρητές ροής, ατμιστήρα αναισθησίας, κύκλωμα αναπνοής αναισθησίας και αεραγωγό AV-2000A.
2.1 Κεντρική μονάδα
Η συσκευή αναισθησίας χρησιμοποιεί συμπιεσμένο O2, N2Για να εξασφαλιστεί η ασφαλή χρήση του μηχανήματος, το μηχάνημα είναι επίσης εξοπλισμένο με εφεδρικό O2Η πίεση όλων των αερίων πρέπει να είναι 280 kPa ̇ 600 kPa.Υπάρχουν φίλτρα στην είσοδο της πηγής αερίου, ώστε να αποφεύγεται η είσοδος μεγαλύτερων από 100μm στο σύστημα εργασίας της μηχανής..
Οι σωλήνες εισόδου αερίου της μηχανής αναισθησίας είναι αφιερωμένες στο ίδιο είδος αερίου και δεν είναι εναλλάξιμες, γεγονός που μπορεί να αποτρέψει την λάθος σύνδεση αερίου.Οι διάφοροι πύλες πηγής αερίου και οι σωλήνες πηγής αερίου είναι όλοι με τα αντίστοιχα λογότυπα. Ο σωλήνας οξυγόνου είναι σημαδεμένος με O2Ο σωλήνας οξειδίου του αζώτου φέρει την ένδειξη2Ο, και ο σωλήνας αέρα σημειώνεται με Αίρος.
Μετά την συμπίεση O2εισέρχεται στη μηχανή, O2και N2Το πρώτο αέριο συνδέεται με τη συσκευή παρακολούθησης πίεσης για την παρακολούθηση της πίεσης τροφοδοσίας αερίου εισόδου.Η δεύτερη θα οδηγήσει στην έξοδο φρέσκιας φυσικού αερίου μετά την σύνδεση με την βαλβίδα γρήγορης παροχής οξυγόνου· το τρίτο εισέρχεται στο μετρητή ροής αφού αποσυμπιεστεί και πάλι· το τέταρτο θα συνδεθεί με τον αναπνευστικό μηχανισμό αναισθησίας και θα γίνει το κινητικό αέριο του αναπνευστικού μηχανισμού·η πέμπτη είναι συνδεδεμένη με την βαλβίδα ασφαλείας (πίεση εξάτμισης άνω των 600 kPa) για την αποφυγή κινδύνου που προκαλείται από υπερβολική πίεση εξόδου όταν οι πελάτες χρησιμοποιούν ιατρικά συστήματα αγωγών αερίου για εξαερισμό.
Μετά την είσοδο του συμπιεσμένου οξειδίου του αζώτου στο μηχάνημα αναισθησίας, θα αποσυμπιεστεί εκ νέου και στη συνέχεια θα εισέλθει στο μετρητή ροής,ο άλλος τρόπος συνδέεται με την βαλβίδα ασφαλείας (με πίεση καυσαερίων μεγαλύτερη από 600 kPa) για να αποτρέψει τον πελάτη από τη χρήση του συστήματος ιατρικών αγωγών αερίου για εξαερισμό, η οποία μπορεί να προκαλέσει κίνδυνο λόγω της υπερβολικής πίεσης εξόδου.
Ο μετρητής ροής ρυθμίζει όλα τα αέρια και μεταφέρει το αναμειγμένο αέριο στον ατμιστήρα αναισθησίας, και στη συνέχεια τα αναμειγμένα αέρια,μαζί με το αναισθητικό θα σταλεί στο κύκλωμα αναπνοής αναισθησίας από φρέσκια έξοδος αερίουΗ άλλη διαδρομή μεταφέρεται στο ACGO, ενώ μόνο μία διαδρομή είναι αεριωθούμενη.
Πρέπει να χρησιμοποιείται ρυθμιστής πίεσης κατά τη χρήση κύλινδρου.Ο ρυθμιστής πίεσης μπορεί να εξασφαλίσει τη σταθερότητα της πίεσης εξόδου όταν η πίεση εισόδου είναι 1000kpa και η πίεση από την πύλη εξόδου δεν είναι μεγαλύτερη από 8kpa.Υπάρχει βαλβίδα ασφαλείας στο άκρο εξόδου του ρυθμιστή, εάν υπάρχει δυσλειτουργία ή εάν η πίεση εξόδου είναι πολύ υψηλή λόγω ανθρωπογενούς λόγου,η βαλβίδα ασφαλείας θα αποβάλλει αυτόματα το αέριο ώστε η πίεση εξόδου να φθάσει τη ονομαστική τιμήΗ πίεση εξάτμισης της βαλβίδας ασφαλείας είναι τουλάχιστον διπλάσια από τη ονομαστική πίεση εισόδου.
2.2 Αναισθητική αναπνευστική τροχιά
Το κύκλωμα αναπνοής αναισθησίας, είναι ένα είδος συσκευής που συνδέεται με τους ασθενείς.ο ασθενής μπορεί να ολοκληρώσει την κανονική αναπνοή όπως εισπνοή οξυγόνου και εξάντληση CO2Σε αυτόματη λειτουργία, η αναπνοή του ασθενούς ελέγχεται από τη μηχανή, ενώ σε χειροκίνητη λειτουργία, η αναπνοή του ασθενούς ελέγχεται από το μηχάνημα.Η αναπνοή του ασθενούς ελέγχεται από το γιατρό με τον τρόπο πιέσης δερμάτινης σακούλας που συνδέεται με το κύκλωμα..
2.3 Αναισθητικό εξαεριστικό
Ο εξαερισμός αναισθησίας χρησιμοποιεί AV-2000A οδήγηση αερίου και ηλεκτρικό εξαερισμός ελέγχου
Η πίεση λειτουργίας του αναπνευστήρα αναισθησίας οδήγησης είναι 300kPa, ροή ≤ 200L/min.
Το οξυγόνο που οδηγεί τον αναπνευστήρα αναισθησίας θα σχηματίσει έναν ορισμένο όγκο αερίου μέσω της βαλβίδας ρύθμισης ροής, η οποία περνά το κύκλωμα εξαερισμού για να οδηγήσει την κίνηση της αναδιπλούμενης σακούλας,Έτσι κάνει μηχανική εξαερισμό στους ασθενείς.Η μέγιστη ροή εισπνοής του ανασταλτικού αναπνευστικού ≤ 60L/min, η μέγιστη πίεση ≤ 6kPa.
Ο εξαερισμός αναισθησίας υιοθετεί ηλεκτρομαγνητική βαλβίδα υψηλής ταχύτητας, αισθητήρα ροής υψηλής ευαισθησίας, αισθητήρα πίεσης και σύστημα ελέγχου με ένα τσιπ και μπορεί να λειτουργήσει σταθερά 10 δευτερόλεπτα μετά την ενεργοποίησή του.Ο αεραγωγός θα μπορούσε να αερίσει τον ασθενή μηχανικά σύμφωνα με την ρυθμισμένη συχνότητα., αναλογία I/E και όγκος παλίρροιας όταν το αναισθητικό αρχίζει να λειτουργεί και οι ασθενείς χάνουν την συνείδηση για να αναπνεύσουν μόνοι τουςΟ αναπνευστικός μηχανισμός αναισθησίας θα είναι μαζί με τους ασθενείς ̇ συγχρονισμένη αναπνοή όταν ο ασθενής έχει συνείδηση να αναπνεύσει μόνος του μετά την επέμβαση..
Εάν το κύκλωμα αναπνοής του αναισθητικού παραμένει σε κατάσταση χειροκίνητου ελέγχου, ο εξαεριστικός εξαεριστικός μηχανισμός μπορεί επίσης να παρακολουθεί και να δείχνει τον όγκο της παλίρροιας, τη συχνότητα εξαερισμού και την πίεση των αεραγωγών κλπ.Αν και δεν παίζει ρόλο στον έλεγχο της αναπνοής.
